伺服電機安裝環境條件與方法



1-5-1 安裝環境條件



<!--[if !supportLists]-->? <!--[endif]-->周圍溫度：0 ~ + 40 ℃；周圍濕度：90RH 以下(不結霜條件下)。



<!--[if !supportLists]-->? <!--[endif]-->保存溫度：- 20 ~ + 60 ℃；保存濕度：90RH 以下(不結霜條件下)。



<!--[if !supportLists]-->? <!--[endif]-->振動：2.5 G 以下。



<!--[if !supportLists]-->? <!--[endif]-->通風良好、少濕氣及灰塵之場所。



<!--[if !supportLists]-->? <!--[endif]-->無腐蝕性、引火性氣體、油氣、切削液、切削粉、鐵粉等環境。



<!--[if !supportLists]-->? <!--[endif]-->無水氣及陽光直射的場所。







1-5-2 安裝方式

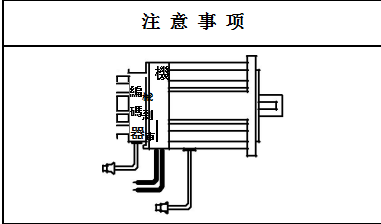

1、水平安裝：為避免水、油等液體自電機出線端流入電機內部，請將電纜出口置于下方。





2、垂直安裝：若電機軸朝上安裝且附有減速機時，須注意并防止減速機內的油漬經由電機軸心，



滲入電機內部。

1-5-3 其它注意事項



1、為防止減速機內的油漬經由電機軸心，滲入電機內部，請使用有油封之電機。



2、連接用電纜需保持干燥。



3、為防止電纜因機械運動而造成連接線脫落或斷裂，應確實固定連接線。



4、軸心的伸出量需充分，若伸出量不足時將容易使電機運動時產生振動。

伺服驅動器配線說明



<!--[if !supportLists]-->? <!--[endif]-->配線材料依照『電線規格』使用。



<!--[if !supportLists]-->? <!--[endif]-->配線的長度：命令輸入線 3 公尺以內。編碼器輸入線 20 公尺以內。配線時請以短距離連接。



<!--[if !supportLists]-->? <!--[endif]-->確實依照標準接線圖配線，未使用到的信號請勿接出。



<!--[if !supportLists]-->? <!--[endif]-->請務必于輸入電源端及伺服驅動器間安裝符合 IEC 標準或 UL 認證的斷路器及保險絲。



<!--[if !supportLists]-->? <!--[endif]-->在輸入電壓下之電源短路電流容量須為 5000Arms 以下，若電源短路電流有超過規格之疑慮，請務必安裝限流設備(斷路器、保險絲、變壓器)，以限制短路電流。



<!--[if !supportLists]-->? <!--[endif]-->伺服驅動器輸出端(U、V、W 電機端子)要正確的連接。否則伺服電機動作會不正常。



<!--[if !supportLists]-->? <!--[endif]-->隔離線須連接在 FG 端子上。



<!--[if !supportLists]-->? <!--[endif]-->接地請使用第 3 種接地(接地電阻值為 100Ω 以下)，而且須單點接地。若希望電機與機械之間為絕緣狀態時，請將電機接地。



<!--[if !supportLists]-->? <!--[endif]-->伺服驅動器輸出端不要加裝電容器，或過壓(突波)吸收器及噪聲濾波器。



<!--[if !supportLists]-->? <!--[endif]-->裝在控制輸出信號的繼電器，其過壓(突波)吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號，也可能影響緊急停止的保護回路不產生作用。



<!--[if !supportLists]-->? <!--[endif]-->為了防止噪聲造成的錯誤動作，請采下列的處置：請在電源上加入絕緣變壓器及噪聲濾波器等裝置。

 請將動力線(電源線、電機線等的強電回路)與信號線相距 30 公分以上來配線，不要放置在同一配線管內。



<!--[if !supportLists]-->? <!--[endif]-->為防止不正確的動作，應設置『緊急停止開關』



<!--[if !supportLists]-->? <!--[endif]-->完成配線后，檢查各連接頭的接續情形(如焊點冷焊、焊點短路、腳位順序不正確等)，壓緊接頭確認是否與驅動器確實接妥，螺絲是否栓緊，不可有電纜破損、拉址、重壓等情形。※尤其在伺服電機連接線及編碼器連接線的方面要特別注意。



<!--[if !supportLists]-->? <!--[endif]-->在一般狀況不需使用外加回生電阻，如有需要或疑問，請致電客服！
